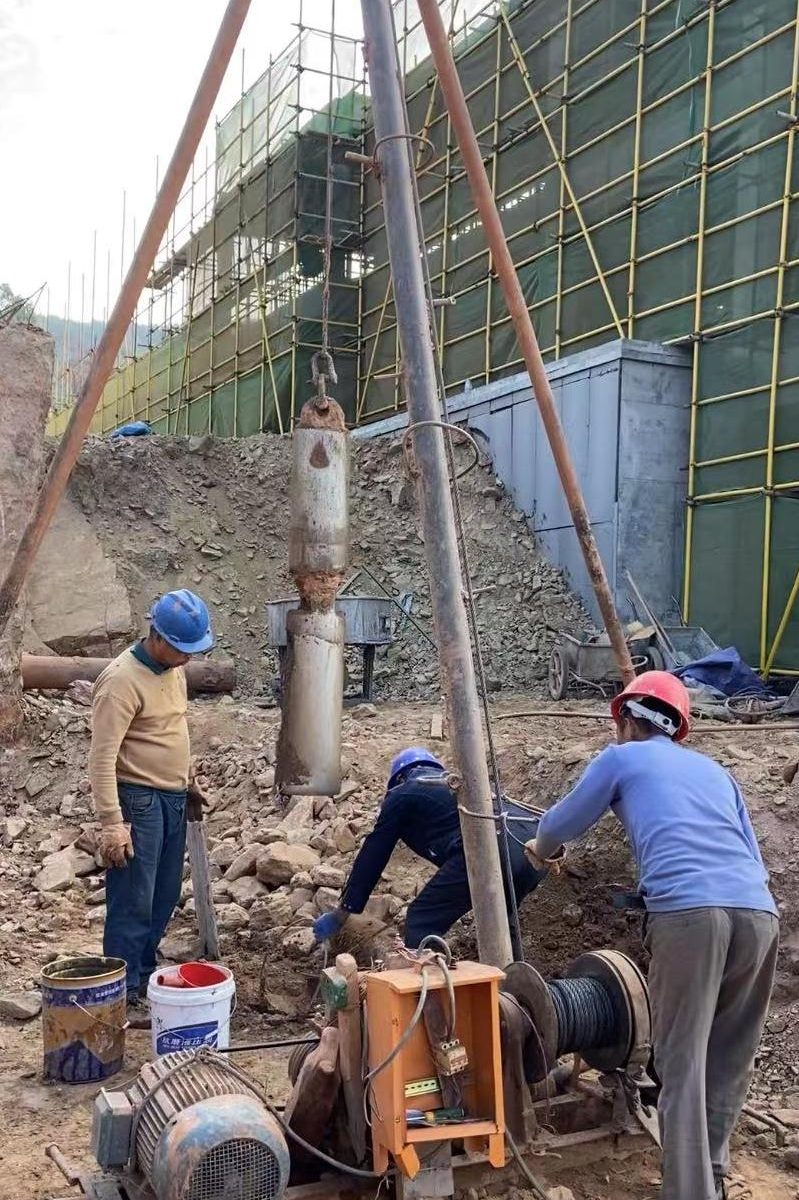

机械洛阳铲干法成孔打桩工艺设备简单、成孔速度快、施工成本低,对现场条件要求低等特点，特别适用于无地下水粘性土、黄土、粉土及无砾石的人工回填地基.施工时采用此成孔工艺，能大大加强施工进度。此工艺在干法成孔中的应用效果明显,取得了较好的经济效益。近些年，在软地基处理中，挤密碎石桩施工主要采用振动沉管、柴油锤桩机、静压桩机、振冲法等大型机械打桩施工，在施工过程中，因地质条件不同，导致部分设备不能直接成桩的情况．因此需采用辅助机械进行施工，以到达设计要求。采用洛阳铲钻孔碎石桩施工解决了大型机械移动缓慢，操作不灵活的特点，同时也解决了特殊地段因高压线与地面间的距离较低，大型机械不能穿过情况。

洛阳铲钻孔碎石桩施工流程：测量放样——洛阳铲定位——成孔——清运弃土——成桩——洛阳铲移位。

(一)施工准备和桩住放样。测量准备：施工前测量队根据设计桩位放出施工桩位，桩位中心点用钎子插入地下，并用白灰圈出明示。技术准备：根据设计文件绘制挤密碎石桩桩位平面布置图，根据现场施工要求，配备足够的施工机械和技术人员。材料准备：挤密碎石桩施工时桩体的填料可采用硬质材料，级配良好，最大粒径不宜大于50ram，含泥量不大于5％。
(二)洛阳铲定位。在场地达到施工要求后，将洛阳铲就位，洛阳铲就位后，应使洛阳铲垂直对准桩位中心，桩位偏差应控制在5cm以内；垂直度控制采用在钻架上两个相互垂直的方向上挂垂球的方法测量。每根桩施工前均要由技术人员进行桩位对中及垂直度检查，确保垂直度偏差不大于1％，检查合格后方可进行掏孔开挖。
(三)成孔。每根桩施工前均要定位，自由悬吊的铲具中心应对准桩孔中心，铲头垂直对准桩位，挖孔机具与地面垂直，确保机具垂直度偏差不大于0．3％。提升铲具，直接开孔挖土。启动机械，开孔时以1—2米为宜，利用铲头自重下落吃士。提起后电控开合铲刃，挖深技术入员进行桩位对中及垂直度检查，确保垂直度偏差不大于l％，检查合格后方可开钻。并记录好桩位偏差和垂直度。现场技术员做好钻进记录，不同时间，挖进的深度。以及挖进的土质情况，检查土质
与设计是否相符。成孔到设计标高后，停止挖进，报监理工程师检查成孔的深度、垂直度和桩位偏差，合格后方可进行填充级配良好的碎石。
(四)清理钻泥。在钻机施钻过程中，现场工人采用小推车及时进行陶土清运。每台洛阳铲配备一台小推车，以满足现场燕工要求。
(五)填料、振密、制桩。清孔完毕。采用小型铲车进行填料．采用特制吊锤进行夯实，每台吊锤的锤重．均要满足试验确定的重量，每次填料高度0．5m—lm(不应过高。以保证夯锤对填料的夯填密实)．锤击3—4次(以夯锤在锤击过程中，无明显下降为原则)，循环上段工序，进行下一段桩体的振密工作直至孔口，则完成一根桩的制桩过程。
三、质量控制措懑
(一)碎石料按设计要求采用碎石桩填充材料，含泥量不大于5％，最大粒径不大于50ram。
(二)填料加料时不宜过多．每填料1m。进行锤击1—2次，施工中根据锤体下沉量确定其是否密实。
(三)碎石桩质量检验：碎石桩施工完成7天后可进行检测，检验数量应不小于桩孔总量的2％，地基处理完成后采用标贯的方法检验桩间土的质量，以满足设计要求。
(四)碎石桩间距、桩径、垂直度允许偏差及检验方法应符合设计要求。
四、掏孔遇到障碍，可采取下列措施
(一)挖干硬土层困难时，可向孔中适量加水，将土浸湿、化软，以提高挖孔效率。
(二)挖软弱土层时，可向孔中投入干土或石灰。
(三)挖含有砖瓦、石块的杂填土时，可在铲具刃口内侧均匀立焊6—8块小钢板，以便于将土兜住提出。
(四)挖孔过程中发现偏斜时，可降低铲具的提升高度，反复修孔，逐步纠正；如偏斜较大，可在偏斜一边紧靠土壁插入425—50毫米钢管强行纠正。
五、施工中的注意事项
(一)洛阳铲掏孔是靠洛阳铲自重下落时的重力使铲体人土，提升铲体收缩抓土的，铲体下落距离越大则冲击力越大，铲体人土越深，抓土量也越大。
(二)铲体下落时易受到钢丝绳抖动时张拉的影响，铲体产生抖动，容易造成成孔直径不均匀，上部易扩孔，下部易缩孔，施工时必须注意保持钢丝绳的松紧一致，使铲体能够自由下落。
(三)洛阳铲挖孔施工适用于粘性土、亚粘性土、亚砂性土及有一定密度且含水量较小的粉砂土地质；当遇到含有大粒径砾石或其它特殊土质地基成孔较困难时，可改变施工方法，调整成孔方式。
(四)地下水位对洛阳铲成孔影响较大．土的自然含水量较大时洛阳铲与土体之间摩擦力变小，铲内土易滑落而无法取出，会造成地下水位较高的地层无法按设计桩长成孔。
